Kryteria doboru profili aluminiowych pod kątem obróbki, precyzyjnego cięcia i montażu

Nieodpowiednie dopasowanie parametrów materiału na etapie planowania obróbki prowadzi do błędów wymiarowych przy budowie stelaży warsztatowych. Konstrukcje przestrzenne i ramy nośne wymagają dokładnej analizy właściwości stopu już podczas przygotowywania rysunków wykonawczych. Zbyt cienka ścianka lub nieprzemyślane rozmieszczenie rowków konstrukcyjnych generują trudne do usunięcia odchyłki wymiarowe w trakcie cięcia maszynowego na piłach formatowych. Powstałe w ten sposób ubytki materiałowe uniemożliwiają idealnie szczelne spasowanie poszczególnych elementów stelaża. Przekłada się to bezpośrednio na drastyczny spadek stabilności węzłów i mniejszą sztywność całej instalacji. Precyzyjne wyliczenie naddatków technologicznych oraz weryfikacja grubości kształtowników gwarantują zachowanie zakładanej nośności ramy po jej złożeniu.

Wpływ grubości ścianki na stabilność obróbki

Grubość ścianki kształtownika bezpośrednio decyduje o sztywności elementu podczas wprowadzania tarczy tnącej. Większa ilość metalu na przekroju poprzecznym skutecznie ogranicza drgania surowca pod naciskiem obracającego się narzędzia. Zjawisko to ma ogromne znaczenie przy szybkim tempie produkcji seryjnej, gdzie maszyny pracują z dużym posuwem. Ułożenie rowków montażowych wyraźnie zmienia rozkład masy względem planowanej osi cięcia. Odcinki posiadające zagłębienia ustawione równolegle do płaszczyzny pracy piły wykazują znacznie wyższą odporność na wyboczenie sprężyste. Niewłaściwy dobór przekroju prowadzi do lokalnych osłabień, które skutkują falowaniem krawędzi i punktowym przegrzewaniem materiału.

Właściwe zaplanowanie cięcia wymaga również uwzględnienia rygorystycznych norm branżowych. Dokumentacja EN 12020-2 określa dopuszczalne odchyłki wymiarowe dla profili precyzyjnych na poziomie ±0,5 milimetra przy gabarytach nieprzekraczających 100 milimetrów. Osiągnięcie tak dużej dokładności wymusza na technologach doliczenie tolerancji na rzaz przed wykonaniem każdego cięcia. Grubość ostrza tnącego trwale eliminuje od jednego do dwóch milimetrów surowca przy każdym cyklu pracy piły. Zignorowanie tego ubytku w programie operacyjnym generuje natychmiastowe braki materiałowe, szczególnie przy dzieleniu kilkumetrowych sztang na małe fragmenty. Konstruktorzy muszą mechanicznie dodawać tę wartość do każdego planowanego odcinka. W przeciwnym razie ostatnie elementy w serii produkcyjnej będą zbyt krótkie, co wymusi wstrzymanie prac i zamówienie kolejnej partii metalu.

Mocowanie detalu i precyzyjne łączenie pod kątem

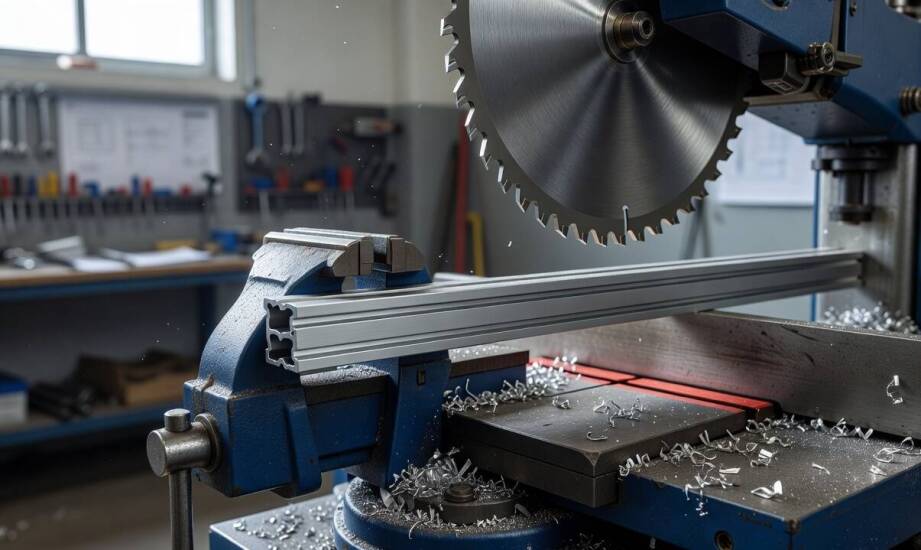

Błędne zamocowanie metalowego detalu w imadle przed docinaniem pod niestandardowymi wartościami kątowymi prowadzi do natychmiastowych odkształceń. Cienkościenne formy wymagają równomiernego, szerokiego podparcia na całej długości chwytu maszyny. Użycie miękkich wkładek z tworzywa sztucznego skutecznie zapobiega powstawaniu wgnieceń na anodowanej powierzchni i doskonale tłumi drgania przenoszone z napędu piły. Zbyt mocny nacisk punktowy siłowników pneumatycznych powoduje odkształcenie plastyczne, które trwale niszczy geometrię. Odpowiednio dobrane siły mocujące eliminują zjawisko zakleszczania się tarczy i zapewniają uzyskanie czystej linii cięcia. Utrzymanie fizycznej stabilności detalu warunkuje zachowanie idealnej prostopadłości lub zadanego skosu kątowego.

Czyste krawędzie cięcia pozwalają na bezproblemowe zastosowanie specjalistycznych akcesoriów łączących. Zgodność wymiarowa wewnętrznych łączników kątowych z docelowym kształtownikiem umożliwia szczelne spasowanie konstrukcji bez stosowania dodatkowych podkładek korygujących. Zamawiając profile aluminiowe w Pile, lokalne zakłady ślusarskie opierają produkcję na ustandaryzowanych wymiarach rowków wpustowych. Kompatybilny system montażowy pozwala na błyskawiczne ryglowanie węzłów i całkowicie eliminuje luzy skrętne stelaża. Wielkopolski dystrybutor Bego-Stal dostarcza asortyment hutniczy cechujący się wysoką powtarzalnością parametrów geometrycznych. Stabilna jakość stopu ułatwia późniejszą obróbkę CNC, gwintowanie otworów oraz integrację z ciężką armaturą maszynową w ramach jednego projektu inżynieryjnego.

Weryfikacja technicznych właściwości materiału przed uruchomieniem maszyn tnących trwale eliminuje problem utraty szczelności gotowych modułów przestrzennych. Odpowiedni dobór grubości ścianek, właściwe mocowanie detali oraz uwzględnienie strat na rzaz pozwalają zminimalizować ryzyko powstawania kosztownych odpadów produkcyjnych. Precyzyjne wyznaczenie tolerancji wymiarowej przekłada się na doskonałą sztywność stelaży i łatwość późniejszego montażu łączników kątowych. Ścisłe przestrzeganie procedur obróbki gwarantuje zachowanie wysokiej żywotności ramy metalowej nawet w bardzo wymagających warunkach przemysłowych.
