Mechanika pracy zwieńczeń w pasie drogowym — rola elementu odciążającego w ochronie studni betonowych

Intensywny ruch kołowy na drogach i placach manewrowych generuje wysokie obciążenia dynamiczne. Ciężar pojazdów ciężarowych oddziałuje bezpośrednio na infrastrukturę podziemną, w tym studnie kanalizacyjne i wodociągowe. Betonowe kręgi oraz trzon konstrukcyjny ulegają stopniowej degradacji, gdy nacisk z kół przenosi się wprost na zwieńczenie. Osiadanie gruntu wymusza stosowanie dodatkowych zabezpieczeń przed zniszczeniem instalacji. Elementy odciążające przejmują te niszczące siły, zabezpieczając całą sieć przed przedwczesnym zużyciem. Odpowiednie zaplanowanie tego detalu na etapie budowy zapobiega poważnym awariom całego układu odprowadzania wody.

Ochrona trzonu przed naciskiem pojazdów

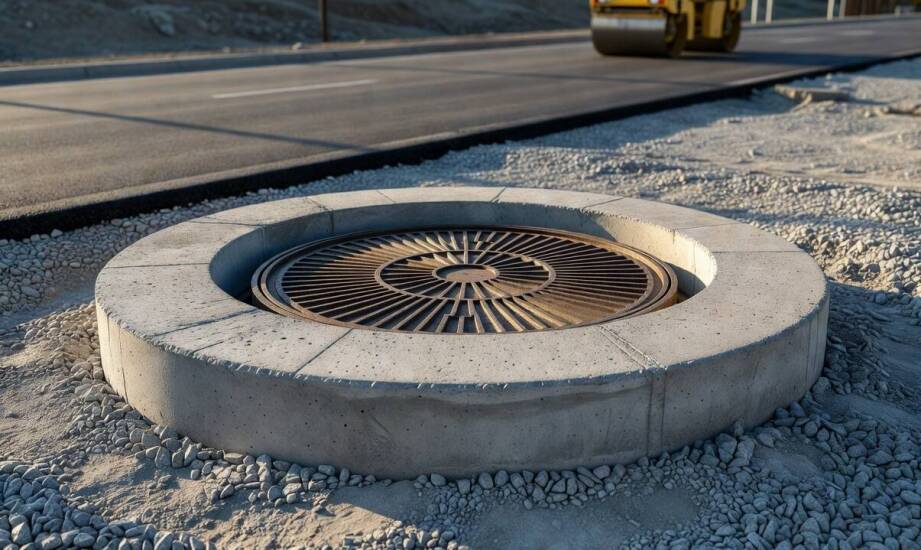

Żelbetowy element okala górną część konstrukcji komory i bezpośrednio podpiera płytę pokrywową wraz z ciężkim włazem drogowym. Cały ciężar przejeżdżających samochodów przekazywany jest na szerszą powierzchnię otaczającego gruntu. Inżynieryjna konstrukcja sprawia, że siły nacisku omijają całkowicie trzon i niżej położone kręgi studni. Beton działa w tym układzie jako pośredni element nośny, który skutecznie i trwale rozprasza powstające naprężenia. Ściany komory roboczej nie ulegają odkształceniom pod wpływem drgań, a podziemne połączenia rurowe zachowują pełną integralność mechaniczną.

Brak odpowiedniego rozproszenia sił prowadzi do punktowego obciążenia elementów pionowych, które nie są przystosowane do takiego nacisku. Ściany betonowe zaczynają pękać, co błyskawicznie skutkuje utratą szczelności całej instalacji kanalizacyjnej. Wody gruntowe dostają się do wnętrza systemu zanieczyszczając go, a ścieki mogą bez przeszkód przenikać do naturalnego otoczenia. Osiadający pod wpływem wagi właz generuje kolejne wyrwy w asfalcie i powoduje rozszczelnienie przyłączy rur u podstawy. Prawidłowo zamontowany pierścień odciążający studni skutecznie eliminuje to negatywne zjawisko, kierując ogromną energię uderzeń kół poza główny obrys komory.

Kryteria doboru i zasady poprawnego montażu

Infrastruktura podziemna zlokalizowana na miękkich terenach zielonych podlega znacznie łagodniejszym rygorom projektowym. Obciążenia w parkach czy na trawnikach wynikają głównie z sił grawitacyjnych, wagi samego gruntu oraz sporadycznego ruchu pieszego. Jezdnie, trasy szybkiego ruchu i przemysłowe place manewrowe wymuszają natomiast zastosowanie grubościennych komponentów w najwyższych klasach nośności, najczęściej D400 lub wyższych. Płyty drogowe podlegające ciągłej eksploatacji wymagają znacznie mocniejszego zbrojenia i betonu o wyższej gęstości, aby bezpiecznie wytrzymać ciągły nacisk osi pojazdów ciężarowych.

Parametry użytego elementu nośnego muszą ściśle odpowiadać nominalnej średnicy DN dolnej komory rewizyjnej. Wykonawcy sieci sanitarnych najczęściej sięgają po znormalizowane wymiary, dobierając poszczególne parametry do specyfiki inwestycji:

• średnica DN 800 dla standardowych systemów miejskich,
• średnica DN 1000 przy konieczności obsługi większych przepływów,
• średnica DN 1200 przeznaczona dla mocno rozbudowanych węzłów kanalizacyjnych.

Wybrany komponent musi idealnie pasować do używanych płyt pokrywowych i systemów teleskopowych zabezpieczających studnię. Realizując specjalistyczne dostawy materiałów budowlanych, Grupa Przybyszewscy dopasowuje elementy żelbetowe do rygorystycznej specyfikacji technicznej konkretnego projektu drogowego. Znormalizowane wymiary prefabrykatów ułatwiają bezproblemową integrację włazów wentylowanych oraz standardowych pokryw żeliwnych stosowanych w pasach szybkiego ruchu.

Precyzyjne osadzenie elementów betonowych zapobiega powstawaniu bardzo niebezpiecznych nierówności na drodze publicznej. Podstawa musi spocząć wyjątkowo stabilnie na odpowiednio przygotowanej i mocno zagęszczonej podbudowie z wyselekcjonowanego kruszywa. Właściwe wypoziomowanie układu blokuje zjawisko klawiszowania włazów, czyli pionowego, naprzemiennego przemieszczania się pokrywy pod naciskiem przejeżdżających kół. Sztywne podparcie mechaniczne wyklucza również kosztowny problem wtórnego pękania nawierzchni asfaltowej w bezpośrednim sąsiedztwie korpusu studzienki.

Wieloletnia i bezproblemowa trwałość drogowego zwieńczenia zależy bezpośrednio od prawidłowej konfiguracji wszystkich elementów nośnych. Skierowanie silnego wektora obciążeń na zewnątrz komory roboczej skutecznie chroni delikatną infrastrukturę przed zgniataniem. Solidne podparcie żeliwnego włazu gwarantuje bezawaryjną pracę sieci kanalizacyjnej nawet przy ekstremalnie dużym natężeniu ruchu miejskiego. Prawidłowo zaprojektowany i wykonany układ zapobiega powolnemu zapadaniu się jezdni i znacząco obniża koszty późniejszych napraw nawierzchni, służąc bezusterkowo przez wiele lat eksploatacji.
